SpringCloud容错处理:Hystrix源码分析

容错处理

容错处理是指软件运行时,能对由非正常因素引起的运行错误给出适当的处理或信息提示,使软件运行正常结束

从解释中可以看出,简单理解,所谓容错处理其实就是捕获异常了,不让异常影响系统的正常运行,正如java中的try catch一样。

而在SpringCloud微服务调用中,自身异常可自行处理外,对于依赖的服务若发生错误,或者调用异常,或者调用时间过长等原因时,避免长时间等待,造成系统资源耗尽。
一般上都会通过设置请求的超时时间,如http请求中的ConnectTimeoutReadTimeout;再或者就是使用熔断器模式,隔离问题服务,防止级联错误等。

为了防止服务之间的调用异常造成的连锁反应,在SpringCloud中提供了Hystrix组件来实现服务调用异常的处理,或对高并发情况下的服务降级处理 。

什么是Hystrix

 在分布式系统中,服务与服务之间依赖错综复杂,一种不可避免的情况就是某些服务将会出现失败。

Hystrix是一个库,它提供了服务与服务之间的容错功能,主要体现在延迟容错和容错,从而做到控制分布式系统中的联动故障。Hystrix通过隔离服务的访问点,阻止联动故障,并提供故障的解决方案,从而提高了这个分布式系统的弹性。

Hystrix容错机制:

  • 包裹请求使用HystrixCommand包裹对依赖的调用逻辑,每个命令在独立线程中执行,这是用到了设计模式“命令模式”。
  • 跳闸机制:当某服务的错误率超过一定阈值时,Hystrix可以自动或手动跳闸,停止请求该服务一段时间
  • 资源隔离Hystrix为每个依赖都维护了一个小型的线程池,如果该线程池已满,发往该依赖的请求就被立即拒绝,而不是排队等候,从而加速判定失败。
  • 监控:Hystrix可以近乎实时的监控运行指标和配置的变化。如成功、失败、超时、被拒绝的请求等。
  • 回退机制:当请求失败、超时、被拒绝,或当断路器打开时,执行回退逻辑。回退逻辑可自定义。
  • 自我修复:断路器打开一段时间后,会自动进入半开状态,断路器打开、关闭、半开的逻辑转换

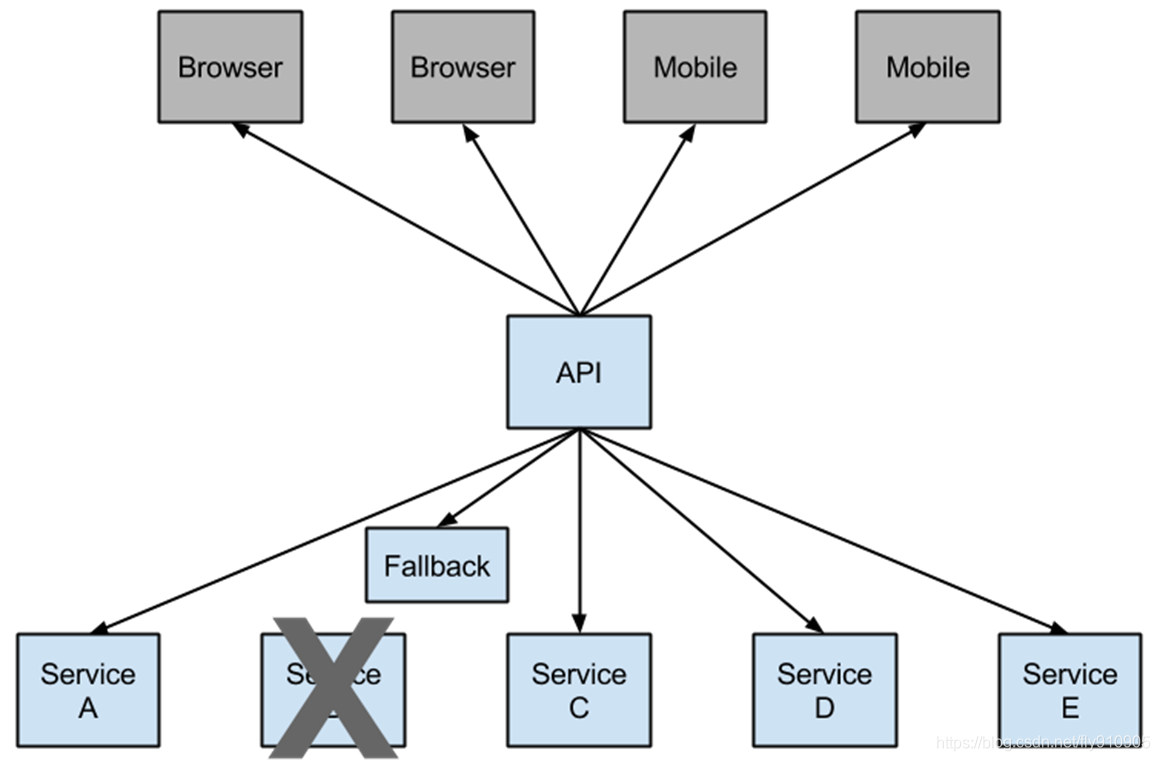

下图就是Hystrix的回退策略,防止级联故障。

Hystrix fallback prevents cascading failures

Hystrix的简单使用

1.要使用 Hystrix熔断机制处理引入它本身的依赖之外,我们需要在主程序配置类上引入 @EnableHystrix 标签 开启Hystrix功能,如下

@EnableHystrix
@EnableEurekaClient
@SpringBootApplication
...
public class ConsumerApplication {

2.开启Hystrix熔断机制后,对方法进行熔断处理

@Service
public class HelloService {

    @Autowired
    private RestTemplate restTemplate;

    //该注解对该方法创建了熔断器的功能,并指定了fallbackMethod熔断方法
    @HystrixCommand(fallbackMethod = "hiError")
    public String hiService(String name){
        //调用接口进行消费
        String result = restTemplate.getForObject("http://PRODUCER/hello?name="+name,String.class);
        return result;
    }
    public String hiError(String name) {
        return "hi,"+name+"error!";
    }
}

当hiService方法第调用异常,会触发 fallbackMethod执行的hiError方法做成一些补救处理

Hystrix的工作原理

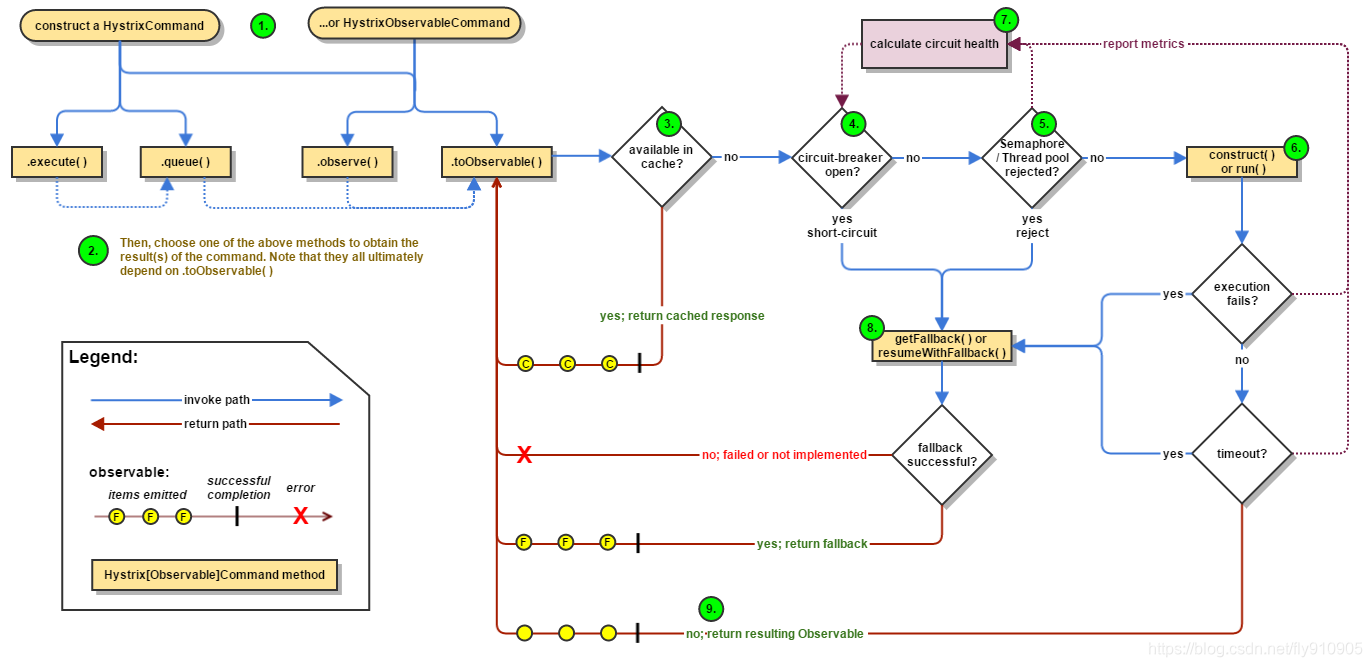

下图显示通过Hystrix向服务依赖关系发出请求时会发生什么:

Hystrix向服务依赖关系发出请求时会发生什么

具体将从以下几个方面进行描述:

1.构建一个HystrixCommand或者HystrixObservableCommand 对象。

第一步是构建一个HystrixCommand或HystrixObservableCommand对象来表示你对依赖关系的请求。 其中构造函数需要和请求时的参数一致。

构造HystrixCommand对象,如果依赖关系预期返回单个响应。 可以这样写:

HystrixCommand command = new HystrixCommand(arg1, arg2);

同理,可以构建HystrixObservableCommand :

HystrixObservableCommand command = new HystrixObservableCommand(arg1, arg2);

2.执行Command

通过使用Hystrix命令对象的以下四种方法之一,可以执行该命令有四种方法(前两种方法仅适用于简单的HystrixCommand对象,并不适用于HystrixObservableCommand):

  • execute()–阻塞,,然后返回从依赖关系接收到的单个响应(或者在发生错误时抛出异常)
  • queue()–返回一个可以从依赖关系获得单个响应的future 对象
  • observe()–订阅Observable代表依赖关系的响应,并返回一个Observable,该Observable会复制该来源Observable
  • toObservable() –返回一个Observable,当您订阅它时,将执行Hystrix命令并发出其响应
K             value   = command.execute();
Future<K>     fValue  = command.queue();
Observable<K> ohValue = command.observe();
Observable<K> ocValue = command.toObservable();

同步调用execute()调用queue().get(). queue()依次调用toObservable().toBlocking().toFuture()。 这就是说,最终每个HystrixCommand都由一个Observable实现支持,甚至是那些旨在返回单个简单值的命令。

3.响应是否有缓存?

如果为该命令启用请求缓存,并且如果缓存中对该请求的响应可用,则此缓存响应将立即以“可观察”的形式返回。

4.断路器是否打开?

当您执行该命令时,Hystrix将检查断路器以查看电路是否打开。

如果电路打开(或“跳闸”),则Hystrix将不会执行该命令,但会将流程路由到(8)获取回退。

如果电路关闭,则流程进行到(5)以检查是否有可用于运行命令的容量。

5.线程池/队列/信号量是否已经满负载?

如果与命令相关联的线程池和队列(或信号量,如果不在线程中运行)已满,则Hystrix将不会执行该命令,但将立即将流程路由到(8)获取回退。

6.HystrixObservableCommand.construct() 或者 HystrixCommand.run()

在这里,Hystrix通过您为此目的编写的方法调用对依赖关系的请求,其中之一是:

  • HystrixCommand.run() – 返回单个响应或者引发异常
  • HystrixObservableCommand.construct() – 返回一个发出响应的Observable或者发送一个onError通知

如果run()或construct()方法超出了命令的超时值,则该线程将抛出一个TimeoutException(或者如果命令本身没有在自己的线程中运行,则会产生单独的计时器线程)。 在这种情况下,Hystrix将响应通过8进行路由。获取Fallback,如果该方法不取消/中断,它会丢弃最终返回值run()或construct()方法。

请注意,没有办法强制潜在线程停止工作 – 最好的Hystrix可以在JVM上执行它来抛出一个InterruptedException。 如果由Hystrix包装的工作不处理InterruptedExceptions,Hystrix线程池中的线程将继续工作,尽管客户端已经收到了TimeoutException。 这种行为可能使Hystrix线程池饱和,尽管负载“正确地流失”。 大多数Java HTTP客户端库不会解释InterruptedExceptions。 因此,请确保在HTTP客户端上正确配置连接和读/写超时。

如果该命令没有引发任何异常并返回响应,则Hystrix在执行某些日志记录和度量报告后返回此响应。 在run()的情况下,Hystrix返回一个Observable,发出单个响应,然后进行一个onCompleted通知; 在construct()的情况下,Hystrix返回由construct()返回的相同的Observable。

7.计算Circuit 的健康

Hystrix向断路器报告成功,失败,拒绝和超时,该断路器维护了一系列的计算统计数据组。

它使用这些统计信息来确定电路何时“跳闸”,此时短路任何后续请求直到恢复时间过去,在首次检查某些健康检查之后,它再次关闭电路。

8.获取Fallback

当命令执行失败时,Hystrix试图恢复到你的回退:当construct()或run()(6.)抛出异常时,当命令由于电路断开而短路时(4.),当 命令的线程池和队列或信号量处于容量(5.),或者当命令超过其超时长度时。

编写Fallback ,它不一依赖于任何的网络依赖,从内存中获取获取通过其他的静态逻辑。如果你非要通过网络去获取Fallback,你可能需要些在获取服务的接口的逻辑上写一个HystrixCommand。

9.返回成功的响应

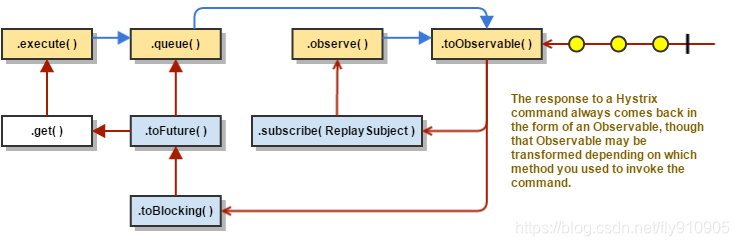

如果Hystrix命令成功,它将以Observable的形式返回对呼叫者的响应或响应。 根据您在上述步骤2中调用命令的方式,此Observable可能会在返回给您之前进行转换:

标题
  • execute() – 以与.queue()相同的方式获取Future,然后在此Future上调用get()来获取Observable发出的单个值
  • queue() – 将Observable转换为BlockingObservable,以便将其转换为Future,然后返回此未来
  • observe() – 立即订阅Observable并启动执行命令的流程; 返回一个Observable,当您订阅它时,重播排放和通知
  • toObservable() – 返回Observable不变; 您必须订阅它才能实际开始导致命令执行的流程

Hystrix的源码解析

1. @EnableHystrix 开启Hystrix

沿着我上面的使用方式来跟踪一下 Hystrix的 源码。

首先我们看一下标签:@EnableHystrix ,他的作用从名字就能看出就是开启Hystrix ,我们看一下它的源码

@Target(ElementType.TYPE)
@Retention(RetentionPolicy.RUNTIME)
@Documented
@Inherited
@EnableCircuitBreaker
public @interface EnableHystrix {

}

它上面有一个注解:@ EnableCircuitBreaker (熔断器),那么@ EnableHystrix标签的本质其实是@ EnableCircuitBreaker ,我们看一下他的源码

/**
 * Annotation to enable a CircuitBreaker implementation.
 * http://martinfowler.com/bliki/CircuitBreaker.html
 * @author Spencer Gibb
 */
@Target(ElementType.TYPE)
@Retention(RetentionPolicy.RUNTIME)
@Documented
@Inherited
@Import(EnableCircuitBreakerImportSelector.class)
public @interface EnableCircuitBreaker {

}

@EnableCircuitBreaker标签引入了一个@Import(EnableCircuitBreakerImportSelector.class) 类,字面翻译的意思是开启熔断器的导入选择器 ,导入什么东西呢?看源码

/**
 * Import a single circuit breaker implementation Configuration
 * @author Spencer Gibb
 */
@Order(Ordered.LOWEST_PRECEDENCE - 100)
public class EnableCircuitBreakerImportSelector extends
        SpringFactoryImportSelector<EnableCircuitBreaker> {

    @Override
    protected boolean isEnabled() {
        return getEnvironment().getProperty(
                "spring.cloud.circuit.breaker.enabled", Boolean.class, Boolean.TRUE);
    }

}

其实EnableCircuitBreakerImportSelector的作用就是去导入熔断器的配置 。其实Spring中也有类似于JAVA SPI 的加载机制, 即会自动加载 jar包 spring-cloud-netflix-core 中的META-INF/spring.factories 中的Hystrix相关的自动配置类
注:SPI : 通过将服务的接口与实现分离以实现解耦,提高程序拓展性的机制,达到插拔式的效果 。



HystrixCircuitBreakerConfiguration 就是针对于 Hystrix熔断器的配置

/**
 * @author Spencer Gibb
 * @author Christian Dupuis
 * @author Venil Noronha
 */
@Configuration
public class HystrixCircuitBreakerConfiguration {

    @Bean
    public HystrixCommandAspect hystrixCommandAspect() {
        return new HystrixCommandAspect();
    }

    @Bean
    public HystrixShutdownHook hystrixShutdownHook() {
        return new HystrixShutdownHook();
    }

    @Bean
    public HasFeatures hystrixFeature() {
        return HasFeatures.namedFeatures(new NamedFeature("Hystrix", HystrixCommandAspect.class));
    }
......

在该配置类中创建了 HystrixCommandAspect


/**
 * AspectJ aspect to process methods which annotated with {@link HystrixCommand} annotation.
 */
@Aspect
public class HystrixCommandAspect {

    private static final Map<HystrixPointcutType, MetaHolderFactory> META_HOLDER_FACTORY_MAP;

    static {
        META_HOLDER_FACTORY_MAP = ImmutableMap.<HystrixPointcutType, MetaHolderFactory>builder()
                .put(HystrixPointcutType.COMMAND, new CommandMetaHolderFactory())
                .put(HystrixPointcutType.COLLAPSER, new CollapserMetaHolderFactory())
                .build();
    }

 //定义切点,切到 @HystrixCommand标签所在的方法
  @Pointcut("@annotation(com.netflix.hystrix.contrib.javanica.annotation.HystrixCommand)")
  public void hystrixCommandAnnotationPointcut() {
  }


@Pointcut("@annotation(com.netflix.hystrix.contrib.javanica.annotation.HystrixCollapser)")
  public void hystrixCollapserAnnotationPointcut() {
  }


   //针对切点:@hystrixCommand切点的处理
    @Around("hystrixCommandAnnotationPointcut() || hystrixCollapserAnnotationPointcut()")
    public Object methodsAnnotatedWithHystrixCommand(final ProceedingJoinPoint joinPoint) throws Throwable {
    //获取到目标方法
    Method method = getMethodFromTarget(joinPoint);
        Validate.notNull(method, "failed to get method from joinPoint: %s", joinPoint);
        //判断方法上不能同时存在@HystrixCommand标签和HystrixCollapser标签
        if (method.isAnnotationPresent(HystrixCommand.class) && method.isAnnotationPresent(HystrixCollapser.class)) {
            throw new IllegalStateException("method cannot be annotated with HystrixCommand and HystrixCollapser " +
                    "annotations at the same time");
        }
        MetaHolderFactory metaHolderFactory = META_HOLDER_FACTORY_MAP.get(HystrixPointcutType.of(method));
        MetaHolder metaHolder = metaHolderFactory.create(joinPoint);
       //把方法封装成 HystrixInvokable
        HystrixInvokable invokable = HystrixCommandFactory.getInstance().create(metaHolder);
        ExecutionType executionType = metaHolder.isCollapserAnnotationPresent() ?
                metaHolder.getCollapserExecutionType() : metaHolder.getExecutionType();

        Object result;
        try {
           // 通过CommandExecutor来执行方法
            if (!metaHolder.isObservable()) {
                result = CommandExecutor.execute(invokable, executionType, metaHolder);
            } else {
                result = executeObservable(invokable, executionType, metaHolder);
            }
        } catch (HystrixBadRequestException e) {
            throw e.getCause() != null ? e.getCause() : e;
        } catch (HystrixRuntimeException e) {
            throw hystrixRuntimeExceptionToThrowable(metaHolder, e);
        }
        return result;

HystrixCommandAspect 其实就是对 贴了@HystrixCommand标签的方法使用 Aop机制实现处理 。代码中通过把目标方法封装成 HystrixInvokable对象,通过CommandExecutor工具来执行目标方法。



HystrixInvokable是用来干嘛的?看源码知道,其实他是一个空方法的接口,他的目的只是用来标记可被执行,那么他是如何创建的我们看代码HystrixInvokable invokable = HystrixCommandFactory.getInstance().create(metaHolder);的create方法

   public HystrixInvokable create(MetaHolder metaHolder) {
        HystrixInvokable executable;
        ...省略代码...
            executable = new GenericCommand(HystrixCommandBuilderFactory.getInstance().create(metaHolder));
        }
        return executable;
    }

其实是new了一个 GenericCommand 对象,很明显他们是实现关系,我们看一下关系图

跟踪 GenericCommand 的源码

@ThreadSafe
public class GenericCommand extends AbstractHystrixCommand<Object> {
    private static final Logger LOGGER = LoggerFactory.getLogger(GenericCommand.class);

    public GenericCommand(HystrixCommandBuilder builder) {
        super(builder);
    }

    protected Object run() throws Exception {
        LOGGER.debug("execute command: {}", this.getCommandKey().name());
        return this.process(new AbstractHystrixCommand<Object>.Action() {
            Object execute() {
                return GenericCommand.this.getCommandAction().execute(GenericCommand.this.getExecutionType());
            }
        });
    }

    protected Object getFallback() {
        final CommandAction commandAction = this.getFallbackAction();
        if (commandAction != null) {
            try {
                return this.process(new AbstractHystrixCommand<Object>.Action() {
                    Object execute() {
                        MetaHolder metaHolder = commandAction.getMetaHolder();
                        Object[] args = CommonUtils.createArgsForFallback(metaHolder, GenericCommand.this.getExecutionException());
                        return commandAction.executeWithArgs(metaHolder.getFallbackExecutionType(), args);
                    }
                });
            } catch (Throwable var3) {
                LOGGER.error(FallbackErrorMessageBuilder.create().append(commandAction, var3).build());
                throw new FallbackInvocationException(ExceptionUtils.unwrapCause(var3));
            }
        } else {
            return super.getFallback();
        }
    }
}

它本身对目标方法的正常执行和对 fallback方法的 执行做了实现 。
GenericCommand.this.getCommandAction().execute(...)获取到目标方法并执行,底层会交给 MethodExecutionAction 使用反射去执行方法。

回到 HystrixCommandAspect的methodsAnnotatedWithHystrixCommand方法中,我们看下 CommandExecutor.execute是如何执行的

public class CommandExecutor {
    public CommandExecutor() {
    }

    public static Object execute(HystrixInvokable invokable, ExecutionType executionType, MetaHolder metaHolder) throws RuntimeException {
        Validate.notNull(invokable);
        Validate.notNull(metaHolder);
        switch(executionType) {
        //异步
        case SYNCHRONOUS:
            return castToExecutable(invokable, executionType).execute();
        //同步
        case ASYNCHRONOUS:
            HystrixExecutable executable = castToExecutable(invokable, executionType);
            if (metaHolder.hasFallbackMethodCommand() && ExecutionType.ASYNCHRONOUS == metaHolder.getFallbackExecutionType()) {
                return new FutureDecorator(executable.queue());
            }

            return executable.queue();
        case OBSERVABLE:
            HystrixObservable observable = castToObservable(invokable);
            return ObservableExecutionMode.EAGER == metaHolder.getObservableExecutionMode() ? observable.observe() : observable.toObservable();
        default:
            throw new RuntimeException("unsupported execution type: " + executionType);
        }
    }

    private static HystrixExecutable castToExecutable(HystrixInvokable invokable, ExecutionType executionType) {
        if (invokable instanceof HystrixExecutable) {
            return (HystrixExecutable)invokable;
        } else {
            throw new RuntimeException("Command should implement " + HystrixExecutable.class.getCanonicalName() + " interface to execute in: " + executionType + " mode");
        }
    }

这里有两种执行方式 SYNCHRONOUS 异步 ,ASYNCHRONOUS同步 ,我们先看异步: castToExecutable(invokable, executionType).execute();

这里代码把HystrixInvokable对象转成 HystrixExecutable并调用execute方法执行 ,跟踪execute方法进入HystrixCommand.execute方法中

 public R execute() {
        try {
            return queue().get();
        } catch (Exception e) {
            throw Exceptions.sneakyThrow(decomposeException(e));
        }
    }
--------------
 public Future<R> queue() {
        /*
         * The Future returned by Observable.toBlocking().toFuture() does not implement the
         * interruption of the execution thread when the "mayInterrupt" flag of Future.cancel(boolean) is set to true;
         * thus, to comply with the contract of Future, we must wrap around it.
         */
        final Future<R> delegate = toObservable().toBlocking().toFuture();

        final Future<R> f = new Future<R>() {

            @Override
            public boolean cancel(boolean mayInterruptIfRunning) {
                if (delegate.isCancelled()) {
                    return false;
                }

                if (HystrixCommand.this.getProperties().executionIsolationThreadInterruptOnFutureCancel().get()) {
                    /*
                     * The only valid transition here is false -> true. If there are two futures, say f1 and f2, created by this command
                     * (which is super-weird, but has never been prohibited), and calls to f1.cancel(true) and to f2.cancel(false) are
                     * issued by different threads, it's unclear about what value would be used by the time mayInterruptOnCancel is checked.
                     * The most consistent way to deal with this scenario is to say that if *any* cancellation is invoked with interruption,
                     * than that interruption request cannot be taken back.
                     */
                    interruptOnFutureCancel.compareAndSet(false, mayInterruptIfRunning);
                }

                final boolean res = delegate.cancel(interruptOnFutureCancel.get());

                if (!isExecutionComplete() && interruptOnFutureCancel.get()) {
                    final Thread t = executionThread.get();
                    if (t != null && !t.equals(Thread.currentThread())) {
                        t.interrupt();
                    }
                }

                return res;
            }
....省略...

在 HystrixCommand.execute方法中 其实是Future 来异步执行,调用过程中会触发 GenericCommand来完成调用,执行完成后调用 Future.get()方法拿到执行结果 。HystrixCommand的queue方法实际上是调用了toObservable().toBlocking().toFuture()。

2.  @HystrixCommand

相关配置:HystrixCommandProperties

默认配置都在HystrixCommandProperties类中。

先看两个metrics收集的配置。

  • metrics.rollingStats.timeInMilliseconds

表示滑动窗口的时间(the duration of the statistical rolling window),默认10000(10s),也是熔断器计算的基本单位。

  • metrics.rollingStats.numBuckets

滑动窗口的Bucket数量(the number of buckets the rolling statistical window is divided into),默认10. 通过timeInMilliseconds和numBuckets可以计算出每个Bucket的时长。

metrics.rollingStats.timeInMilliseconds % metrics.rollingStats.numBuckets 必须等于 0,否则将抛异常。

再看看熔断器的配置。

  • circuitBreaker.requestVolumeThreshold

滑动窗口触发熔断的最小请求数。如果值是20,但滑动窗口的时间内请求数只有19,那即使19个请求全部失败,也不会熔断,必须达到这个值才行,否则样本太少,没有意义。

  • circuitBreaker.sleepWindowInMilliseconds

这个和熔断器自动恢复有关,为了检测后端服务是否恢复,可以放一个请求过去试探一下。sleepWindow指的发生熔断后,必须隔sleepWindow这么长的时间,才能放请求过去试探下服务是否恢复。默认是5s

  • circuitBreaker.errorThresholdPercentage

错误率阈值,表示达到熔断的条件。比如默认的50%,当一个滑动窗口内,失败率达到50%时就会触发熔断。

HystrixCommand类

Hystrix Command 执行过程中,各种情况都以事件形式发出,再封装成特定的数据结构,最后汇入到事件流中(HystrixEventStream)。

事件流提供了 observe() 方法,摇身一变,事件流把自己变成了一个数据源(各小溪汇入成河,消费者从河里取水),其他消费者可以从这里获取数据,而 circuit-breaker 就是消费者之一。

上面是官方完整的流程图,策略是:

  • 不断收集数据,达到条件就熔断;
  • 熔断后拒绝所有请求一段时间(sleepWindow);
  • 然后放一个请求过去,如果请求成功,则关闭熔断器,否则继续打开熔断器。

查看HystrixCommand的父类AbstractCommand,其构造方法中定义了许多实例化hystrix所需的对象。

AbstractCommand这个类里,有个initCircuitBreaker这个方法。


private static HystrixCircuitBreaker initCircuitBreaker(boolean enabled, HystrixCircuitBreaker fromConstructor, HystrixCommandKey commandKey...) {
    // 如果启用了熔断器
    if (enabled) {
        // 若commandKey没有对应的CircuitBreaker,则创建
        if (fromConstructor == null) {
            return HystrixCircuitBreaker.Factory.getInstance(commandKey, groupKey, properties, metrics);
        } else {
            // 如果有则返回现有的
            return fromConstructor;
        }
    } else {
        return new NoOpCircuitBreaker();
    }
}

进入到com.netflix.hystrix.HystrixCircuitBreaker.Factory.getInstance观察

 public static class Factory {
 // 维护一个ConcurrentHashMap保存熔断器
        private static ConcurrentHashMap<String, HystrixCircuitBreaker> circuitBreakersByCommand = new ConcurrentHashMap();

        public Factory() {
        }

        public static HystrixCircuitBreaker getInstance(HystrixCommandKey key, HystrixCommandGroupKey group, HystrixCommandProperties properties, HystrixCommandMetrics metrics) {
            HystrixCircuitBreaker previouslyCached = (HystrixCircuitBreaker)circuitBreakersByCommand.get(key.name());
            // 判断ConcurrentHashMap中是否存有对应key的熔断器对象
            if (previouslyCached != null) {
                return previouslyCached;
            } else {
            // 实例化并添加到ConcurrentHashMap里
                HystrixCircuitBreaker cbForCommand = (HystrixCircuitBreaker)circuitBreakersByCommand.putIfAbsent(key.name(), new HystrixCircuitBreaker.HystrixCircuitBreakerImpl(key, group, properties, metrics));
                return cbForCommand == null ? (HystrixCircuitBreaker)circuitBreakersByCommand.get(key.name()) : cbForCommand;
            }
        }

        public static HystrixCircuitBreaker getInstance(HystrixCommandKey key) {
            return (HystrixCircuitBreaker)circuitBreakersByCommand.get(key.name());
        }

        static void reset() {
            circuitBreakersByCommand.clear();
        }
    }
}

接下来观察HystrixCircuitBreaker的实现类HystrixCircuitBreakerImpl

 public static class HystrixCircuitBreakerImpl implements HystrixCircuitBreaker {
        // 熔断器的属性常量类
        private final HystrixCommandProperties properties;
       // 熔断器的熔断指标类
        private final HystrixCommandMetrics metrics;
        // 定义一个原子类型的布尔值状态
        private AtomicBoolean circuitOpen = new AtomicBoolean(false);
        private AtomicLong circuitOpenedOrLastTestedTime = new AtomicLong();

        protected HystrixCircuitBreakerImpl(HystrixCommandKey key, HystrixCommandGroupKey commandGroup, HystrixCommandProperties properties, HystrixCommandMetrics metrics) {
            this.properties = properties;
            this.metrics = metrics;
        }

// 重置统计数据
        public void markSuccess() {
            if (this.circuitOpen.get() && this.circuitOpen.compareAndSet(true, false)) {
                this.metrics.resetStream();
            }

        }

// 是否放行请求
        public boolean allowRequest() {
        // 熔断器开启则不放行
            if ((Boolean)this.properties.circuitBreakerForceOpen().get()) {
                return false;
            } else if ((Boolean)this.properties.circuitBreakerForceClosed().get()) {
                this.isOpen();
                return true;
            } else {
                return !this.isOpen() || this.allowSingleTest();
            }
        }

// 部分放行
        public boolean allowSingleTest() {
            long timeCircuitOpenedOrWasLastTested = this.circuitOpenedOrLastTestedTime.get();
            return this.circuitOpen.get() && System.currentTimeMillis() > timeCircuitOpenedOrWasLastTested + (long)(Integer)this.properties.circuitBreakerSleepWindowInMilliseconds().get() && this.circuitOpenedOrLastTestedTime.compareAndSet(timeCircuitOpenedOrWasLastTested, System.currentTimeMillis());
        }

// 判断熔断器是否开启
        public boolean isOpen() {
            if (this.circuitOpen.get()) {
                return true;
            } else {
               // 根据采集到的数据进行判断是否开启
                HealthCounts health = this.metrics.getHealthCounts();
                if (health.getTotalRequests() < (long)(Integer)this.properties.circuitBreakerRequestVolumeThreshold().get()) {
                    return false;
                } else if (health.getErrorPercentage() < (Integer)this.properties.circuitBreakerErrorThresholdPercentage().get()) {
                    return false;
                } else if (this.circuitOpen.compareAndSet(false, true)) {
                    this.circuitOpenedOrLastTestedTime.set(System.currentTimeMillis());
                    return true;
                } else {
                    return true;
                }
            }
        }
    }

如何订阅HystrixEventStream

本文最前面说到,HystrixEventStream提供了结构化的数据,提供了一个Observable对象,Hystrix只需要订阅它即可。

这HystrixCircuitBreaker接口实现类的构造器:

protected HystrixCircuitBreakerImpl(HystrixCommandKey key, HystrixCommandGroupKey commandGroup, final HystrixCommandProperties properties, HystrixCommandMetrics metrics) {
    this.properties = properties;
    // 这是Command中的metrics对象,metrics对象也是commandKey维度的
    this.metrics = metrics;
    // !!!重点:订阅事件流
    Subscription s = subscribeToStream();
    activeSubscription.set(s);
}
// 订阅事件流, 前面打的比方: 小溪汇成的河, 各事件以结构化数据汇入了Stream中
private Subscription subscribeToStream() {
    // HealthCountsStream是重点,下面会分析
    return metrics.getHealthCountsStream()
            .observe()
            // 利用数据统计的结果HealthCounts, 实现熔断器
            .subscribe(new Subscriber<HealthCounts>() {
                @Override
                public void onCompleted() {}
                @Override
                public void onError(Throwable e) {}
                @Override
                public void onNext(HealthCounts hc) {
                    // 检查是否达到最小请求数,默认20个; 未达到的话即使请求全部失败也不会熔断
                    if (hc.getTotalRequests() < properties.circuitBreakerRequestVolumeThreshold().get()) {
                        // 啥也不做
                    } else {
                        // 错误百分比未达到设定的阀值
                        if (hc.getErrorPercentage() < properties.circuitBreakerErrorThresholdPercentage().get()) {
                        } else {
                            // 错误率过高, 进行熔断
                            if (status.compareAndSet(Status.CLOSED, Status.OPEN)) {
                                circuitOpened.set(System.currentTimeMillis());
                            }
                        }
                    }
                }
            });
}

HealthCounts 属性如下,表示一个滑动窗口内的统计数据。

public static class HealthCounts {
    // rolling window 中请求总数量
    private final long totalCount;
    // 错误请求数(failure + success + timeout + threadPoolRejected + semaphoreRejected)
    private final long errorCount;
    // 错误率
    private final int errorPercentage;
}
熔断器就是利用最终的统计结果HealthCounts来判断是否进行熔断。

熔断器状态变化

熔断器有三种状态,如下:

enum Status {
    CLOSED, OPEN, HALF_OPEN;
}
在Command的执行过程中,会调用HystrixCircuitBreaker的方法来更新状态。下面是几个重要的方法:

命令执行时,判断熔断器是否打开

// 是否允许执行
public boolean attemptExecution() {
    // 熔断器配置了强制打开, 不允许执行命令
    if (properties.circuitBreakerForceOpen().get()) {
        return false;
    }
    // 熔断器配置了强制关闭, 允许执行
    if (properties.circuitBreakerForceClosed().get()) {
        return true;
    }
    // AtomicLong circuitOpened, -1是表示熔断器未打开
    if (circuitOpened.get() == -1) {
        return true;
    } else {
        // 熔断后,会拒绝所有命令一段时间(默认5s), 称为sleepWindow
        if (isAfterSleepWindow()) {
            // 过了sleepWindow后,将熔断器设置为"HALF_OPEN",允许第一个请求过去
            if (status.compareAndSet(Status.OPEN, Status.HALF_OPEN)) {
                return true;
            } else {
                return false;
            }
        } else {
            return false;
        }
    }
}

当Command成功执行结束时,会调用HystrixCircuitBreaker.markSuccess()来标记执行成功.

public void markSuccess() {
    // 如果是HALF_OPEN状态,则关闭熔断器
    if (status.compareAndSet(Status.HALF_OPEN, Status.CLOSED)) {
        // 重新开始统计metrics,抛弃所有原先的metrics信息
        metrics.resetStream();
        Subscription previousSubscription = activeSubscription.get();
        if (previousSubscription != null) {
            previousSubscription.unsubscribe();
        }
        Subscription newSubscription = subscribeToStream();
        activeSubscription.set(newSubscription);
        // circuitOpened设置为-1表示关闭熔断器
        circuitOpened.set(-1L);
    }
}

当Command执行失败时, 如果熔断器属于HALF_OPEN状态,也就是熔断器刚过sleepWindow时间,尝试放一个请求过去,结果又失败了,于是马上打开熔断器,继续拒绝sleepWindow的时间。

public void markNonSuccess() {
    if (status.compareAndSet(Status.HALF_OPEN, Status.OPEN)) {
        circuitOpened.set(System.currentTimeMillis());
    }
}

下面是调用markNonSuccess()的地方,handleFallback是所有失败情况的处理者.

final Func1<Throwable, Observable<R>> handleFallback = new Func1<Throwable, Observable<R>>() {
    @Override
    public Observable<R> call(Throwable t) {
        circuitBreaker.markNonSuccess();
        Exception e = getExceptionFromThrowable(t);
        executionResult = executionResult.setExecutionException(e);
        // 线程池拒绝
        if (e instanceof RejectedExecutionException) {
            return handleThreadPoolRejectionViaFallback(e);
        // 超时
        } else if (t instanceof HystrixTimeoutException) {
            return handleTimeoutViaFallback();
        // Bad Request
        } else if (t instanceof HystrixBadRequestException) {
            return handleBadRequestByEmittingError(e);
        } else {
            if (e instanceof HystrixBadRequestException) {
                eventNotifier.markEvent(HystrixEventType.BAD_REQUEST, commandKey);
                return Observable.error(e);
            }
            return handleFailureViaFallback(e);
        }
    }
};

Circuit-Breaker的设计、实现都很有意思:

  • 滴水成河,收集每个命令的执行情况,汇总后通过滑动窗口,不断动态计算最新统计数据,基于统计数据来开启熔断器
  • 巧妙的利用RxJava的window()函数来汇总数据,先汇总为Bucket, N Bucket组成Rolling Window
  • 使用sleepWindow + 尝试机制,自动恢复 “供电”

参考链接:

https://www.jianshu.com/p/07d45032bdff

https://www.javajike.com/article/2060.html

https://www.kancloud.cn/fymod/springcloud2/784132

https://www.cnblogs.com/handsome1013/p/11193746.html



已标记关键词 清除标记
相关推荐
©️2020 CSDN 皮肤主题: 博客之星2020 设计师:CY__ 返回首页
实付 19.90元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
